功能特性
-
采用嵌入式硬件平台，可进行高速的图像处理
-
植入高精度定位、测量、识别算法，可实现计数、缺陷、有无、定位等功能
-
IO接口丰富，可接入多路输入、输出信号
-
状态指示灯丰富，可实时查看设备状态，方便调试与维护
-
光源设计巧妙，确保照明区域亮度均匀
-
支持RS-232、TCP、UDP、FTP、Modbus、PROFINET、EtherNet/IP等多种通讯模式
订货型号
MV-SC3050M-12M-WBN

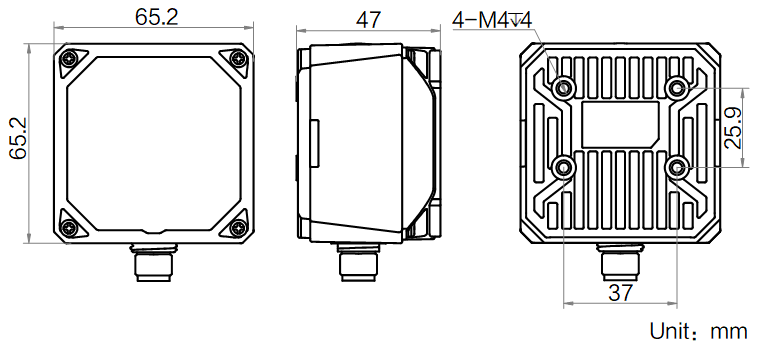

外形尺寸
*产品所涉数据可能因环境等因素而产生差异，本公司不承担由此产生的后果。
| 型号 | 型号 | MV-SC3050M-08M-WBN |
| 名称 | SC3000视觉传感器，8mm镜头，500万像素，黑白，电动调焦 | |
| 工具 | 视觉工具 | 计数:斑点计数、边缘计数、图案计数、轮廓计数 缺陷:异常检测 有无:圆有无、直线有无、斑点有无、边缘有无、图案有无、轮廓有无 定位:标定、定位、位置修正 逻辑:分支控制、条件判断、逻辑判断、组合判断、字符比较、变量计算 测量:线线角度、直径测量、亮度均值、对比度测量、宽度测量、点线测量、灰度面积、直线角度、节距测量 识别:字符识别、码识别、注册分类、注册目标检测 深度学习:目标检测、分类 |
| 方案能力 | 支持方案导入/导出,最多可存储32个方案 | |
| 通讯协议 | RS-232、TCP、UDP、FTP、PROFINET、Modbus、EtherNet/IP、MELSEC/SLMP、FINS、Keyence KV | |
| 相机 | 传感器类型 | CMOS,全局快门 |
| 像元尺寸 | 3.2 μm × 3.2 μm | |
| 靶面尺寸 | 1/1.7" | |
| 分辨率 | 2368 × 1760 | |
| 最大采集帧率 | 30 fps | |
| 动态范围 | 71.4 dB | |
| 信噪比 | 41 dB | |
| 增益 | 0 dB ~ 15 dB | |
| 曝光时间 | 60 μs ~ 1 sec | |
| 像素格式 | Mono 8 | |
| 黑白/彩色 | 黑白 | |
| 电气特性 | 数据接口 | Fast Ethernet(100Mbit/s) |
| 数字I/O | 17-pin M12接口提供供电、以太网、数字IO、串口功能:2个输入信号(Line0/1),3个输出信号(Line5/6/7),3个可配置输入输出(Line2/3/4),1个外部按钮输入(BUTTON) 输出信号的NPN或PNP类型可配 |
|
| 供电 | 24 VDC | |
| 最大功耗 | 48 W@24 VDC | |
| 结构 | 镜头接口 | M12-mount,机械对焦 |
| 焦距 | 8 mm | |
| 镜头罩 | 透明镜头罩,可选购半偏振镜头罩或全偏振镜头罩 | |
| 光源 | 14颗LED:白色(默认出厂)/红色/蓝色/近红外 | |
| 指示灯 | 电源指示灯PWR,网络指示灯LNK,状态指示灯STS,结果显示指示灯OK/NG | |
| 外形尺寸 | 65.2 mm × 65.2 mm × 47 mm | |
| 重量 | 约280 g | |
| IP防护等级 | IP67(正确安装镜头以及线缆的情况下) | |
| 温度 | 工作温度0 ~ 50°C,储藏温度-30 ~ 70°C | |
| 湿度 | 20% ~ 95%RH无冷凝 | |
| 一般规范 | 软件 | SCMVS |
| 认证 | CE,FCC,KC |
